Aquí puedes ver cómo instalar el portabultos Pizza Rack
Este portabultos está listo para ser montado en los agujeros del cuadro. Si tu bicicleta no tiene agujeros superiores e inferiores, ofrecemos una línea completa de packs de anclaje para ejes pasantes o cierres QR.
Capacidad de carga 15.8 kgs.
Herramientas que necesitarás:
- Llave 4mm hexagonal
- Llave de torsión
- Llave de torsión de 10mm
- Antigripante (preferiblemente) o grasa
Para el pack de anclaje también necesitarás:
- Alicates o similar
- Cortador de cables (o cortaúñas)
- Llave de 6 mm hexagonal
No te olvides de aplicar antigripante (preferiblemente) o grasa a todos los tornillos. Esto evitará que los tornillos se agarroten y que sea difícil quitarlos más adelante. Utilizamos tuercas Nyloc donde sea necesario para evitar que los tornillos se aflojen por sí solos.
PASO 1: Montar el portabultos
- Si bien las patas laterales del Pizza Rack parecen idénticos, son específicos para izquierda y derecha. Mira la parte superior del tubo vertical y verás un orificio de ventilación en un lado del tubo. Estos orificios de ventilación miran hacia adentro con la parte plana de la pata lateral mirando hacia la parte posterior de la plataforma.
- Observa que la pata lateral tiene el orificio de ventilación hacia adentro y la parte plana de la pata hacia la parte posterior de la plataforma.
- Utilice el Hardware Kit 8 para fijar las patas laterales al interior de los cilindros roscados de la plataforma.
Nota:
1. Los tornillos vienen con Loctite 242 ya aplicado. Si instalas los tornillospor segunda vez, deberás volver a aplicar Loctite 242 o grasa.
PASO 2: Fija el portabultos a tu bicicleta
Para un segundo y pasa a la sección de CÓMO vas a fijar tu portabultos: agujero del cuadro (2.1), eje (2.2) o cierre rápido QR (2.3).
2.1 A LOS AGUJEROS DEL CUADRO
Coloca el espaciador de 19 mm provisto en el Hardware Kit 10 (o C) entre los orificios de montaje de las patas laterales y los ojales del cuadro o de la horquilla. ESTOS ESPACIADORES SON NECESARIOS PARA EL MONTAJE A LOS AGUJEROS DEL CUADRO. Protegen tu cuadro y fortalecen la conexión entre el perno y el bastidor.
 |
|
| Colocación del espaciador de 19 mm para la instalación en agujeros del cuadro |
- Fije el portabultos al cuadro o a los agujeros de la horquilla utilizando los tornillos del Hardware Kit 10 (o C). No olvides aplicar antiagarrotamiento (preferiblemente) o grasa a todos los tornillos.
Nota:
1. Si tu bicicleta no tiene agujeros inferiores, ofrecemos Packs de anclaje para montar tu portabultos a través del eje pasante o el cierre QR.
2. Los tornillos vienen con Loctite 242 ya aplicado. Si instalas los tornillos por segunda vez, deberás volver a aplicar Loctite 242 o grasa.
2.2 AL EJE DE LA BICICLETA
- Retira el eje pasante de tu bicicleta.
Compara tu eje pasante para que coincida con el eje pasante original:

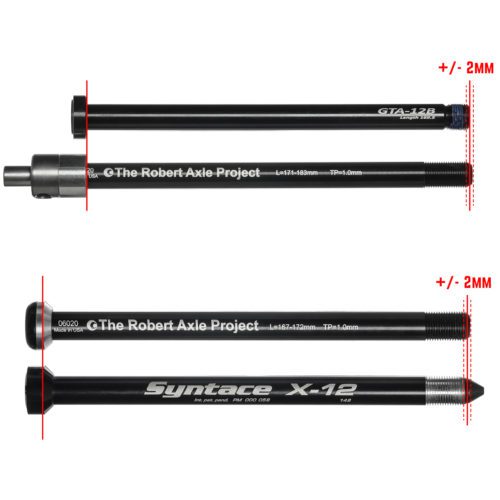

- Compara tu eje pasante original con el eje pasante de Old Man Mountain provisto en tu pack de anclaje para verificar que coinciden. El paso de rosca de los ejes debe coincidir (Imagen J) y la longitud del eje debe estar dentro de +/- 2 mm. Usa espaciadores incluidos según sea necesario para que coincidan con la longitud y la conicidad ( cabezal del eje con apoyo plano o cónico) de tu eje original. Ver imagen K.
| Imagen J | Imagen K |
|---|---|
 |
 |
- Aplica grasa al eje y las roscas de Old Man Mountain e insértalo en tu bicicleta. Para los ejes delanteros, utiliza una llave hexagonal de 6 mm y aprieta a 10 nm.
RECORDATORIO: Asegúrate de mantener siempre tus herramientas hexagonales alineadas con la llave hexagonal. Insertar y apretar herramientas en ángulo puede dañar herramientas y piezas.
- Coloca el portabultos sobre el eje. El lado del eje con el hexágono utilizará un tornillo de 30 mm y una arandela de seguridad del Hardware Kit 10 (o C). El otro lado utilizará un tornillo de 20 mm y una arandela de seguridad del hardware Kit 4. Las ranuras de las patas laterales deben mirar hacia el centro de la bicicleta. No olvides aplicar antiagarrotamiento (preferiblemente) o grasa a todos los tornillos.
Nota:
Los tornillos vienen con Loctite 242 ya aplicado. Si instalas los tornillos por segunda vez, deberás volver a aplicar Loctite 242 o grasa.
2.3 AL CIERRE RAPIDO QR DE LA BICICLETA
- Retira el cierre rápido QR original de tu bicicleta, manteniendo la rueda en su lugar.
- Coloca tu portabultos OMM en tu bicicleta e instala el cierre rápido QR de OMM a través de las punteras del portabultos y tu buje. Las ranuras de las patas laterales deben mirar hacia el centro de la bicicleta. No olvides aplicar antiagarrotamiento (preferiblemente) o grasa a todos los tornillos.
- Verifica que tu bicicleta y el portabultos estén nivelados y aprieta el cierre QR.
PASO 3: Colocar los alargadores
Para un segundo y pasa a la sección de CÓMO vas a fijar los alargadores a tu bicicleta. Agujeros del cuadro (3.1) o con discos y bridas (3.2)
3.1 FIJAR LOS ALARGADORES A LOS AGUJEROS DE LA BICICLETA
- Conecta los alargadores a los ojales superiores de la horquilla de tu bicicleta usando el Hardware Kit 5. En algunas bicicletas, es necesario doblar los alargadores ligeramente para alinearlos correctamente con los ojales y/o el interior de las barras transversales del portabultos. No olvides aplicar antiadherente (preferiblemente) o grasa a todos los tornillos.
Nota:
Si doblas los alargadores, nos gusta envolverlos en una toalla de papel para proteger el acabado y doblarlos en un tornillo de banco para obtener dobleces limpios. Si no tienes un tornillo de banco, tus manos también pueden hacer el trabajo.
- Utiliza Hardware Kit 2 para fijar el extremo ranurado de los alargadores al interior de las barras transversales de las patas laterales. Ajústalos, pero no los aprietes demasiado todavía. No olvides aplicar antiagarrotamiento (preferiblemente) o grasa a todos los tornillos.
Nota:
Las patas laterales sólo deben fijarse a las ranuras de las patas y no a los ojales.
Verifica nuevamente para asegurarte de que el portabultos esté nivelado y ajusta los alargadores según sea necesario.
3.2 FIJAR ALARGADORES UTILIZANDO NUESTROS DISCOS CON BRIDAS
Si tu cuadro u horquilla tiene agujeros superiores, puedes utilizarlos para fijar los alargadores si lo deseas. Si tu cuadro u horquilla no tiene agujeros superiores, utiliza los discos proporcionados con tu Pack de anclaje para fijar los alargadores a tu horquilla.
- Localiza dónde deseas instalar los Discos en tu horquilla y coloca la cinta protectora transparente en esas áreas. La parte superior de los discos debe estar alineada con la llanta o más arriba.
Nota:

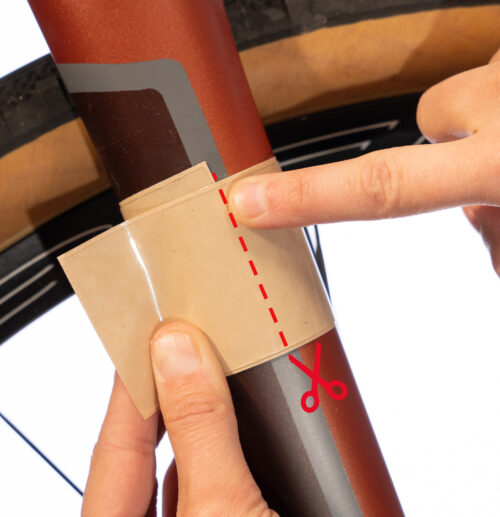

Querrás recortar la cinta para que no se superponga ANTES de pegarla a tu bicicleta.
- Prepara los discos y las bridas suministrados para instalarlos. Hacemos los siguientes 3 estilos:
Nota:
– DISCO A debe instalarse con la ranura de la tuerca hexagonal mirando hacia la rueda.
– DISCO B debe tener el cilindro roscado insertado en el disco antes de fijarlo a la horquilla. El bisel del cilindro roscado debe mirar hacia la horquilla.
– DISCO C debe instalarse con el inserto de latón contra la horquilla.
Consejo profesional:
Poner las bridas con la cabeza hacia abajo en una taza de agua caliente los suavizará y ayudará a que se instalen aún más fácilmente.
- Conecta los alargadores a los discos utilizando el Hardware Kit 6. En algunas bicicletas, es necesario doblar los alargadores para alinearlos correctamente con los agujeros y/o el interior de las barras transversales del portabultos.
Consejo profesional:
Al doblar los alargadores, nos gusta envolverlos en una toalla de papel para proteger el acabado, y doblarlos en un tornillo de banco para obtener dobleces limpios y agradables.
- Utiliza el Hardware Kit 2 para fijar el extremo ranurado de los alargadores al interior de los travesaños del bastidor del portabultos. Aprieta los tornilos ligeramente, pero no los aprietes al máximo todavía. No olvides aplicar antiadherente (preferiblemente) o grasa a todos los tornillos.
- Comprueba de nuevo que el portabultos está nivelado y ajusta los alargadores según sea necesario.
PASO 4: Comprobación final y apriete de la tornillería
Aprieta toda la tornillería según las siguientes especificaciones.
- Tornillos M5 (agujeros del cuadro ) = 3 Nm.
- Tornillos M6 (punteras y alargadores) = 6 Nm.
- Si utilizaste los discos, dá un tirón más a las bridas con un par de alicates, y luego cortas a ras. (Los cortaúñas funcionan bien para un corte a ras).
En la medida de lo posible, utilizamos tornillería Nyloc para garantizar que el portabultos permanezca sujeto de forma segura y fiable a la bicicleta incluso en las condiciones más duras. pero siempre debes verificar todos los tornillos y piezas antes de cada viaje.
¡BUEN TRABAJO! YA ESTÁS LISTO PARA PEDALEAR.
Estamos emocionados de ser parte de tus aventuras en bicicleta. ¡Gracias por usar Old Man Mountain Racks!
Nos encanta ver cómo se ve el portabultos cuando está montado en tu bicicleta. Así que, si te apetece, envíanos una foto del Divide o Elkhorn y tu bicicleta.
Esto también ayudará a otros clientes a visualizar cómo les funcionará el portabultos en sus bicicletas.
